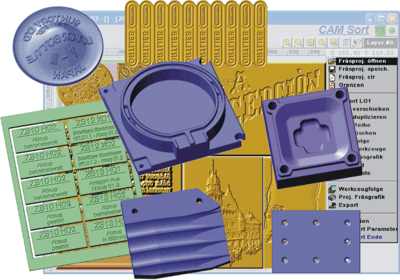

CAMSort - Menü

Arbeitsgrenzen für CAMSort.

Kombinieren mehrerer Einzeldateien zu einem Fräsobjekt.

Liste der Fräsobjekt-Daten.

Werkzeug Simulation für ein Objekt.

Ein komplettes Fräsprojekt.

Automatische oder manuelle Werkzeugsortierung.

Liste der im Fräsprojekt verwendeten Werkzeuge.

Export des Fräsprojektes z.B. im DIN/ISO - Format.

• Eingabe der Materialgröße oder des Arbeitsbereiches der Fräsmaschine  mit Eingabe eines beliebigen Bezugspunktes.
• Anzeige aller Fräsobjekte im Gesamtprojekt grafisch oder mit Objektliste.
• Die Anordnung der Fräsdaten kann manuell oder in Reihe/Matrix erfolgen.
• Übernahme der Schichtstärken und der Eintauchtiefen aus LANG-Daten.
• Sortierung der Fräs-/Werkzeugreihenfolge mit Werkzeugfolge manuell oder automatisch nach Werkzeug - Technologiedaten oder Werkzeugnamen. Erzeugen von Stationsnummern für LANG - Daten.
• Anzeige der benötigten Werkzeuge mit Werkzeugfolge . WZ – Liste.
• Export des gesamten Projektes oder Teile davon für Fräswiederholungen.

Fräsdatenimport und Verwaltung. Ein komplettes Fräsprojekt besteht i.d.R. aus mehreren Fräsobjekten (Werkstücken). Meist werden Fräsobjekte so lange geladen, bis der gesamte Arbeitsbereich oder das gesamte für die Bearbeitung vorgesehene Material ausgenutzt ist. Ein Fräsobjekt (Werkstück) besteht i.d.R. aus mehreren Werkzeugobjekten, die gemeinsam geladen und abgearbeitet werden. Die Fräsdatendarstellung und der Bezugspunkt läßt sich über Parameter einstellen.

In einigen Fällen steht ein Fräsobjekt in einzelne Dateien zur Verfügung. Diese Einzeldateien, die an einer Stelle gemeinsam gefräst werden sollen, können beim Importieren zu einem Objekt kombiniert werden.

Fräsobjekte lassen sich beliebig grafisch verschieben und drehen. Für die mehrfache Fertigung eines Werkstückes können Sie ein Objekt duplizieren, in Reihe anordnen oder kacheln.

Das gesamte Fräsprojekt oder jedes einzelne Fräsobjekt können Sie grafisch in mehreren Modi anzeigen lassen:

• Fräser Mittellinie
• Grafik Fräserspur
• Norm/Zoom Projektion
• Volumen Ansicht
• Werkzeug Simulation

Werkzeugfolge. Die Funktion erlaubt die automatische Bestimmung der Werkzeugfolge mit Autosort und die manuelle Bestimmung der Werkzeugfolge mit Ausschneiden, Verschieben, Einfügen.

Autosort alle WZ/Autosort mark.WZ. Die Reihenfolge der Werkzeuge kann nach verschiedenen Kriterien sortieren werden. Abhängig von der Bedienfolge werden alle Werkzeuge oder nur die zuvor markierten Werkzeuge sortiert.

Manuelle Sortierung und Editierung. Die Auswahl der Werkzeuge in der Liste erfolgt durch anklicken mit dem Cursor. Es kann ein einzelnes Werkzeug angeklickt oder eine aufeinanderfolgende Werkzeugreihe ausgewählt werden. Zum Editieren stehen die Funktionen Ausschneiden, Einfügen/Verschieben, Inaktiv/Aktiv, Edit Werkzeuge zur Verfügung.

WZ - Liste. Eine Liste der verschiedenen Werkzeuge (Werkzeugwechsler Bestückungsliste) wird im Editor angezeigt.

Text Editor. Eine alternative manuelle Werkzeugsortierung kann im Texteditor erfolgen. Die Werkzeugobjekt Zeilen können markiert, ausgeschnitten, eingefügt und damit manuell sortiert werden.

Export. Das Fräsprojekt können Sie in das gewünschte Fräsformat exportieren. Unter Exporthilfen stehen Ihnen u.a. Funktionen für einen wiederholten Export zur Verfügung.
